Бортовой компьютер для вашего авто*

* Разработка данного устройства предполагает наличие круиз-контроля. Поскольку контроль еще не реализован, то слова круиз-контроль (cruisecontrol) в тексте следует интерпретировать как бортовой компьютер. Для сборки только бортового компьютера сигналы от педалей и кнопки включения круизконтроля не требуются.

Бортовой компьютер (БК) предназначен для отображения информации о движении автомобиля: скорость, расход топлива, обороты и др.(см. табл.). БК, может устанавливаться на любой автомобиль с датчиками скорости и расхода топлива либо с информационым выводом ЭБУ о расходе топлива.

ПараметрДиапазон значенийПример отображения информации
Текущая скорость, км/час0.0–999.9Текущая скорость, км/час
Обороты двигателя, об/мин0–9999Обороты двигателя, об/мин
Бортовое напряжение, вольт0.0–25.0Бортовое напряжение, вольт
Максимальная скорость, км/час0–999Максимальная скорость, км/час
Средняя скорость, км/час0–999Средняя скорость, км/час
Время пробега, час.мин0.00-99.59Время пробега, час.мин
Пробег, км0-9999Пробег, км
Мгновенный расход топлива, миллилитр/сек0.0–9.9Мгновенный расход топлива, миллилитр/сек
Средний расход топлива, литр/100 км0.0–999.
(с плавающей точкой)
Средний расход топлива, литр/100 км
Мгновенный расход топлива на 100 км пути, литр/100 км0.0–999.
(с плавающей точкой)
Средний расход топлива на 100 км пути
Израсходованное бензин, литр0.0–999.
(с плавающей точкой)
Израсходованное бензин, литр
Израсходованный газ, литр0.0–999
(с плавающей точкой).
Израсходованный газ, литр
Жирным выделены обнуляемые параметры.
Синим выделены параметры, которые обнуляются при переполнении.

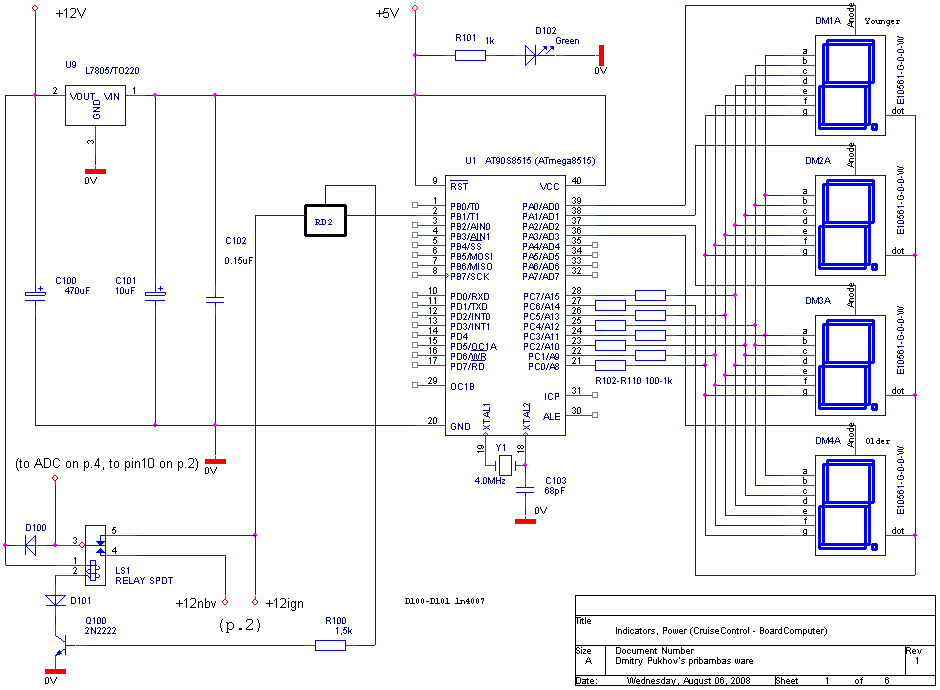

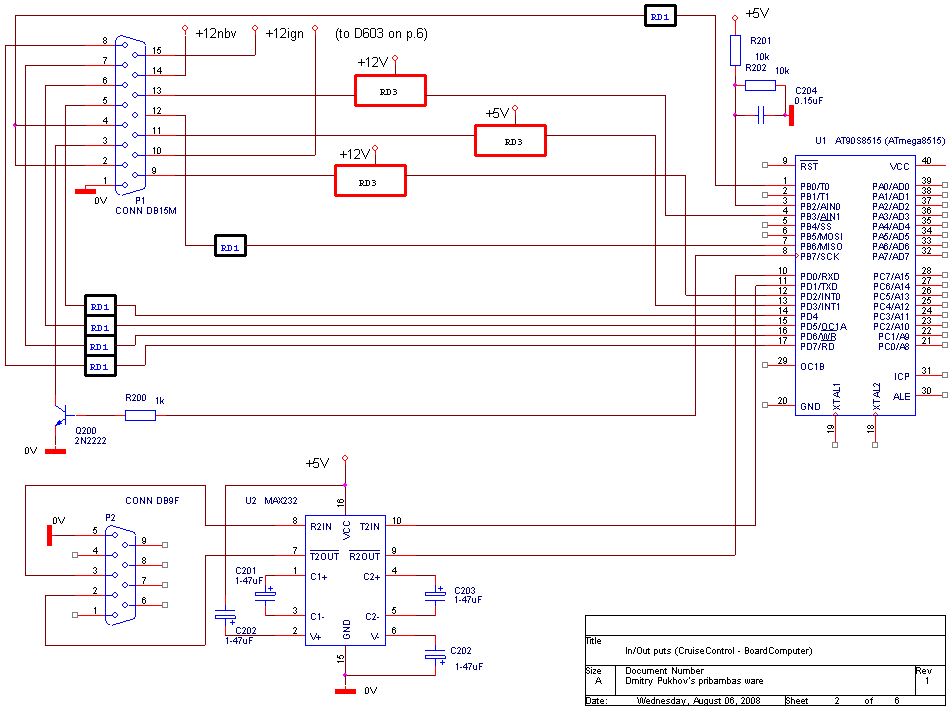

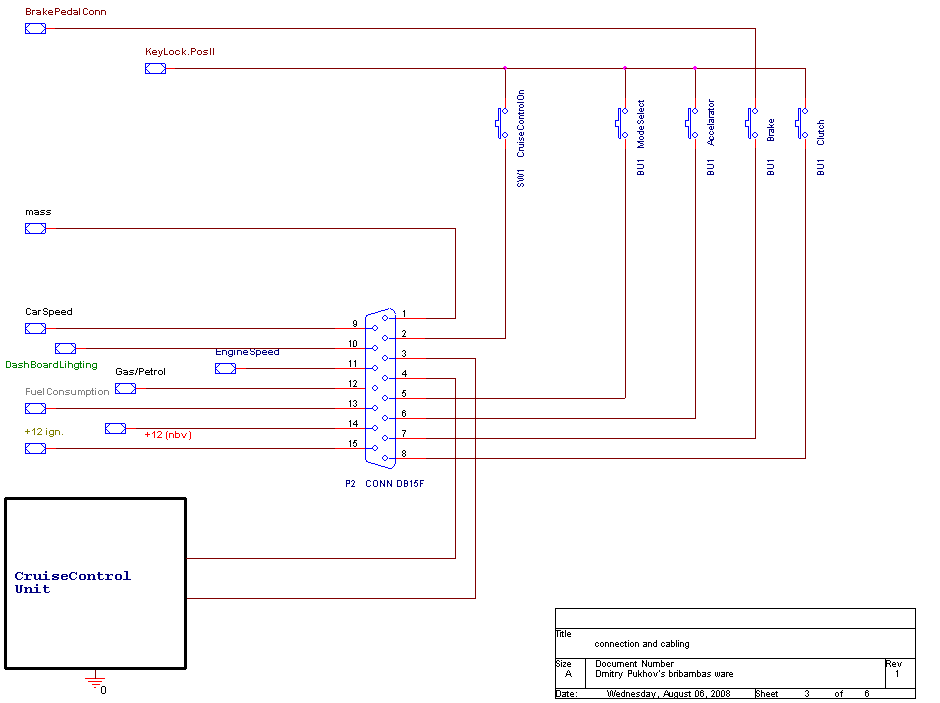

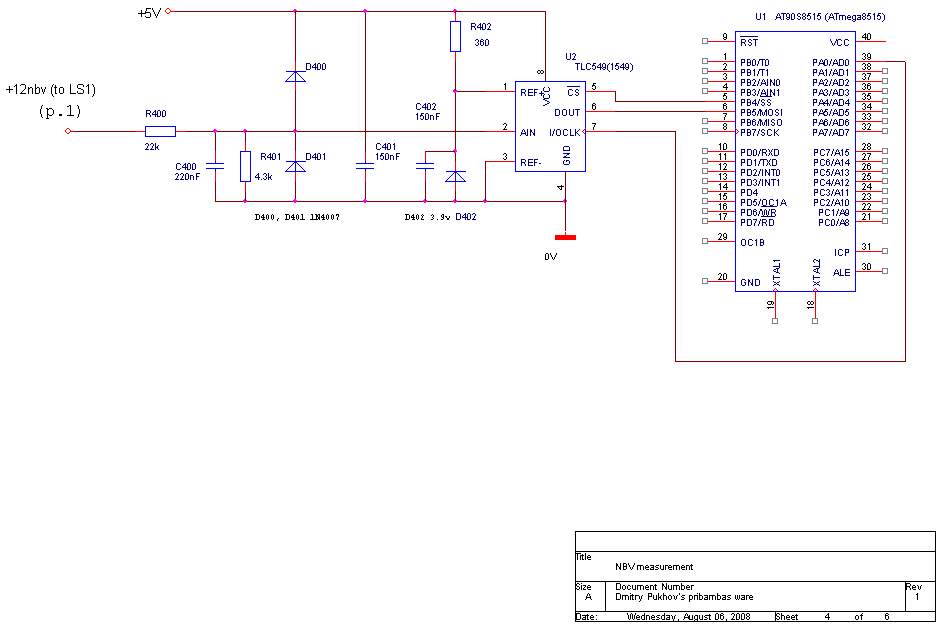

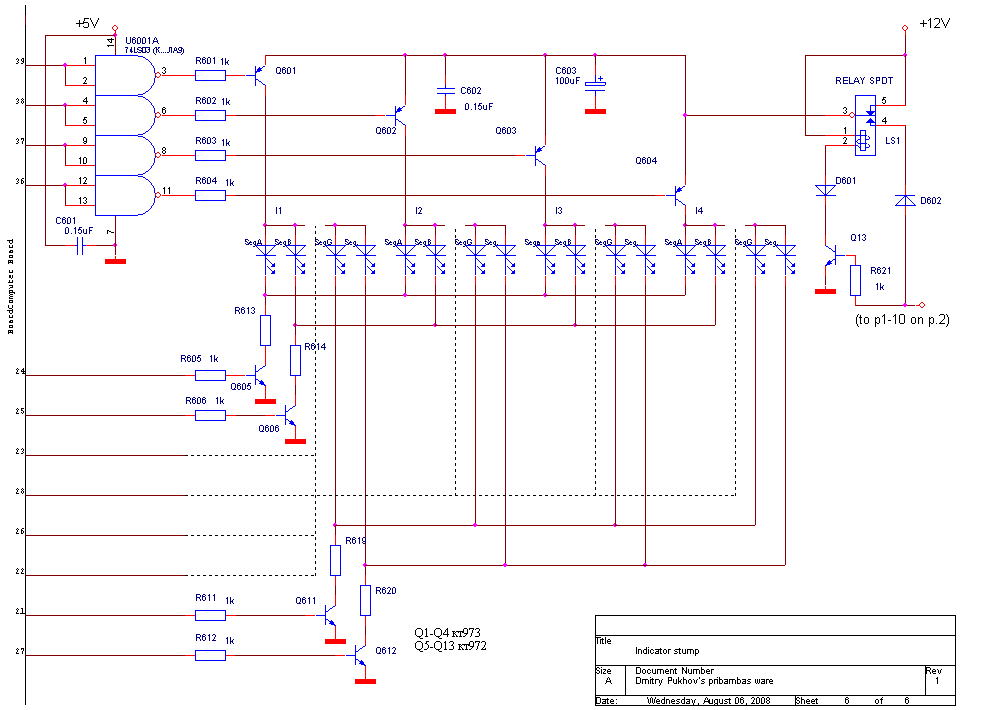

Схема компьютера представлена на рисунках 1, 2, 3, 4, 5 и 6. На рис. 3 показана схема соединений в автомобиле. Так как круиз-контроль пока не реализован, то при сборке устройства нет необходимости в педальных датчиках. Прошивки для микроконтроллера – code и eeprom. Переключение показаний происходит по отпускании кнопки ModeSelect. Продолжительное нажатие (около 2 секунд) приводит к обнулению сбрасываемых параметров. Если изменяемым параметром является значение яркости индикатора, то продолжительное нажатие приведет к изменению яркости.

Для адаптирования БК к датчикам и корректировки отображаемой информации существует программное обеспечение CruiseControlAdm, которое связывает персональный компьютер (ноутбук) и БК по последовательному интерфейсу.

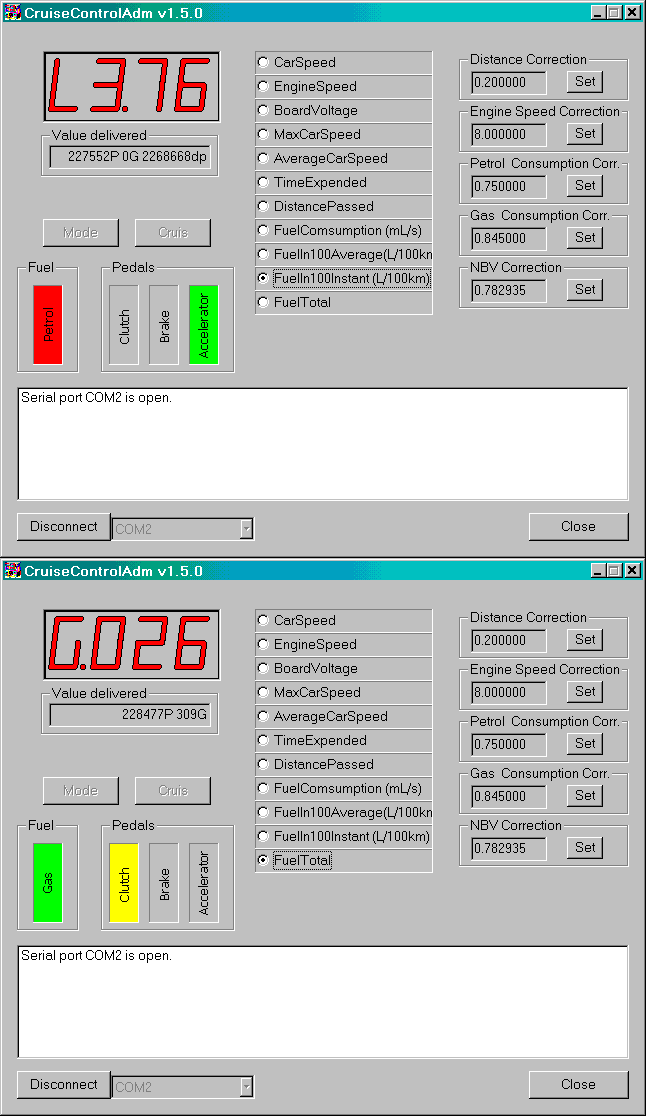

Для адаптирования БК к датчикам и корректировки отображаемой информации существует программное обеспечение 'CruiseControlAdm'

Для настройки показаний скорости движения и пройденного расстояния можно использовать километровые столбы, расположенные вдоль дороги. Для этого, остановить автомобиль у километрового столба; установить Distance Correction в 1.0; сбросить показания компьютера и переключиться на показания пройденного расстояния. Доехать до следующего столба (тысячу метров) и остановиться. Значение Value delivered укажет на количество импульсов пришедших с датчика скорости. Эти показания будут совпадать с числом на индикаторе. Требуемая корректировка определяется путем деления тысячи (метров) на число полученных импульсов. Иными словами, Distance Correction – это расстояние в метрах, которое проезжает автомобиль между импульсами датчика скорости.

Для настройки показаний бортового напряжения необходимо переключить компьютер на показания напряжения. Измерить цифровым вольтметром напряжение, которое подается на компьютер. Полученное значение разделить на число из поля Value delivered. Полученный результат — коррекция для бортового напряжения.

Для настройки показаний расхода топлива необходимо заправить на АЗС полный топливный бак (до "отсечки" заправочного пистолета). Провести сброс компьютера и установить Fuel Consumption Corr. значение 1. Проехав, к примеру, 100 км повторить заправку топливом на той же АЗС (с той же колонки, опять до заправочного пистолета). К этому моменту компьютер будет хранить израсходованное топливо в литрах. Скорее всего, показания не будут совпадать с показаниями счетчика на колонке. Разделив показания счетчика на ”израсходованное топливо” получим Fuel Consumption Corr.. Например, компьютер посчитал, что расход топлива составил 10 литров. Показания счетчика на колонке – 8 литров. Разделим 8 на 10, получим Fuel Consumption Corr. = 0.8. После установки Fuel Consumption Corr. показания должны совпадать.

Аналогично производится коррекция показаний расхода газа и оборотов двигателя.

Показания бортового компьютера на приборной панели Рено 19:

Расход топлива Бортовое напряжение Обороты двигателя

Показания бортового компьютера на приборной панели Renault Laguna:

Мгновенный расход топлива Максимальная скорость Бортовое напряжение Настройка яркости индикатора Израсходованное топливо Мгновенный расход топлива на 100 км пути

Огромное спасибо Андрею Зелину (ЮМБР) в подготовке материала.

© Дмитрий Пухов (ICQ 55476153)
04.2007
