Доброго дня уважаемые клубни , выношу очередное своё детище на общее обозрение.
Давно хотелось избавиться от хрипящих задних динамиков и установить что-либо получше . Выбор пал на трёхполосную акустику 16 см. Ясное дело, что в штатные места под 13-ти см. динамики они никак не встанут..... резать полку (что ИМХО - полный колхоз) не хотел.

Пришла идея : сделать подиумы и диффузоры . Что-то получилось ...

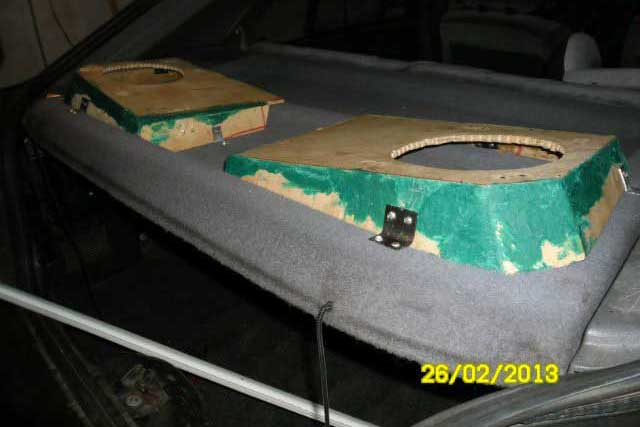

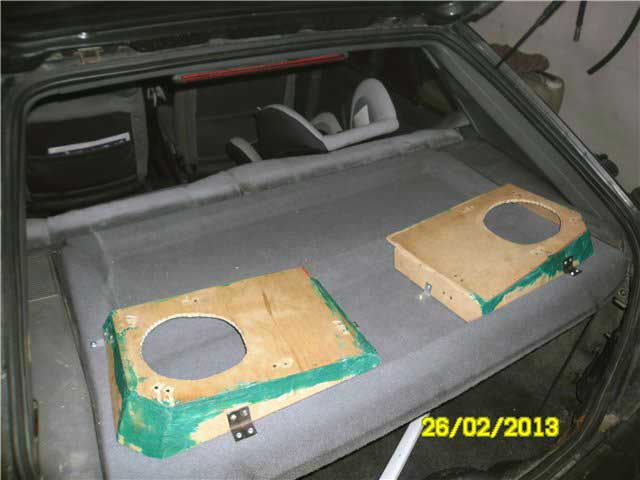

1. Начал с подиумов из фанеры (5мм.) . Вначале всё было сделано из картона - для примерок и дизайна .




2. Определившись с расположением подиумов и динамиков в них - врезаем диффузоры (дополнительно проклеивая эпоксидным клеем)

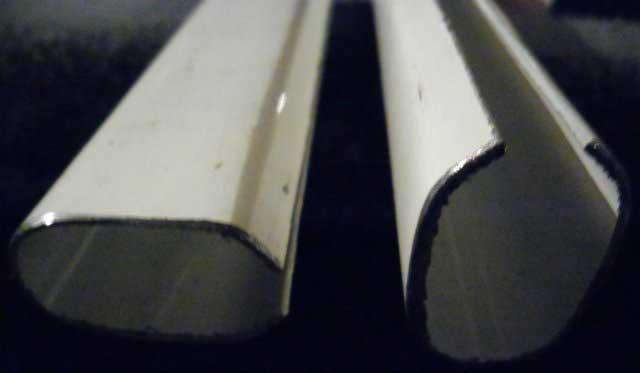

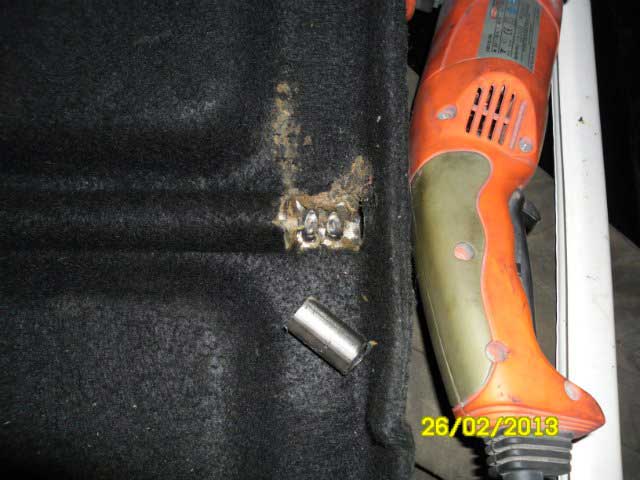

3. Понимаем , что установка подиумов и акустики - значительно увеличат вес задней полки и нагрузку на неё в целом. Для увеличения жёсткости , делаем врезки по бокам и вставляем металлический профиль , жёстко крепя его к полке заклёпками.

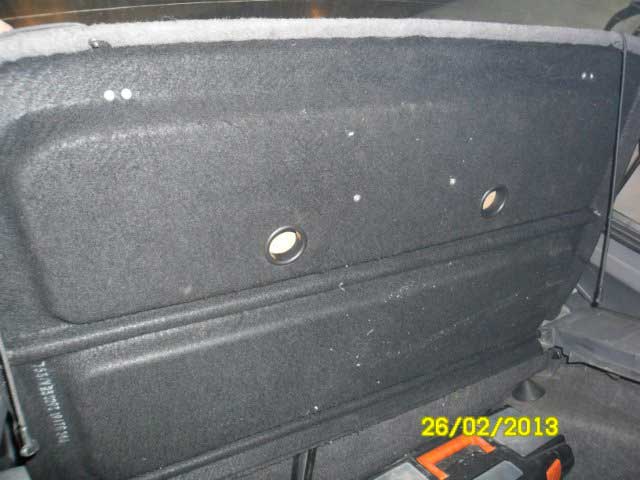

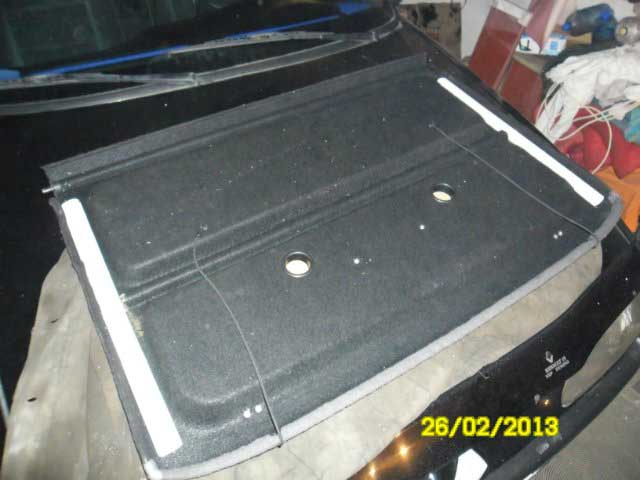

4. Перед окончательной сборкой и монтажом - проклеиваем все швы фанерного "ящика" силиконом. Вся конструкция собрана на саморезах , гвозди не применять.

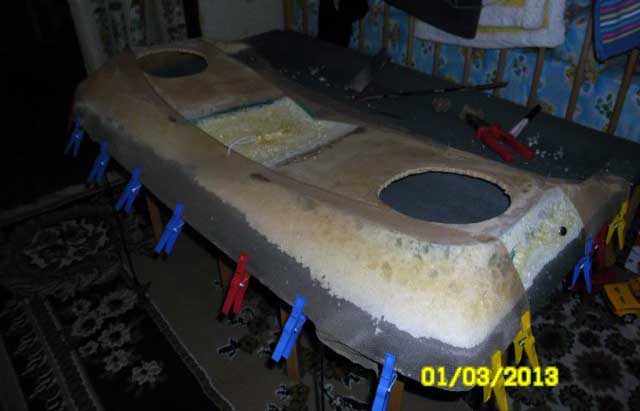

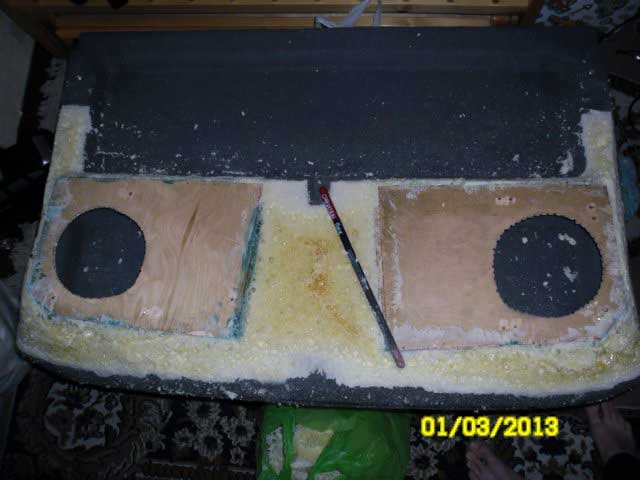

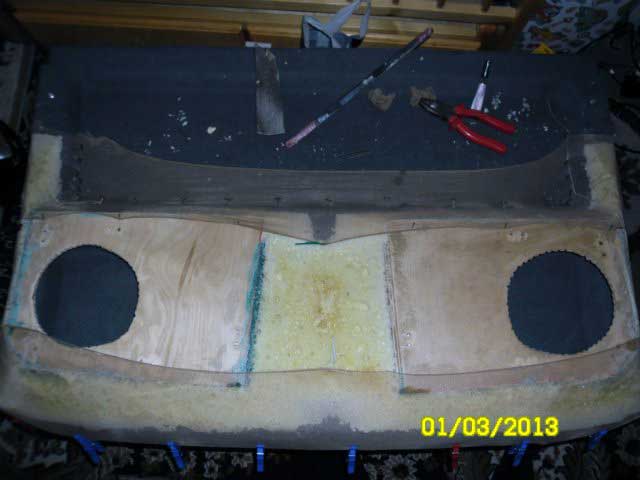

5. Самое любимое - вояем . При помощи монтажной пены создаём объёмность и нужную вам форму изделия.
   Для пущей надёжности - обтягиваем получившуюся форму-заготовку капроновыми чулками , и промазываем эпоксидным клеем.

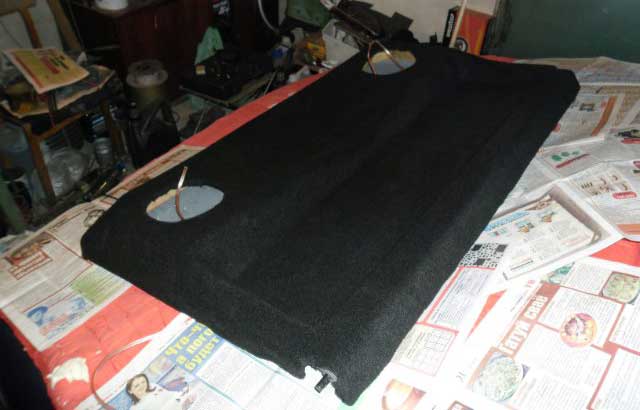

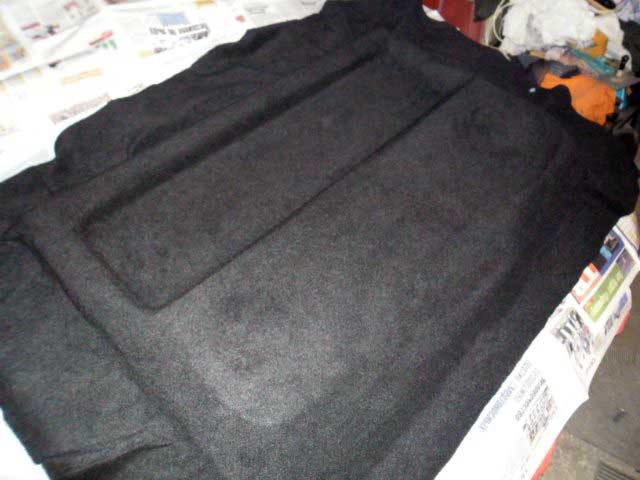

6. Почти готово . Пошла эстетика ..... обтягиваем получившуюся конструкцию карпетом (я выбрал чисто чёрный цвет) . Клеим спрэем.




7. Протягиваем провода для подключения акустики.

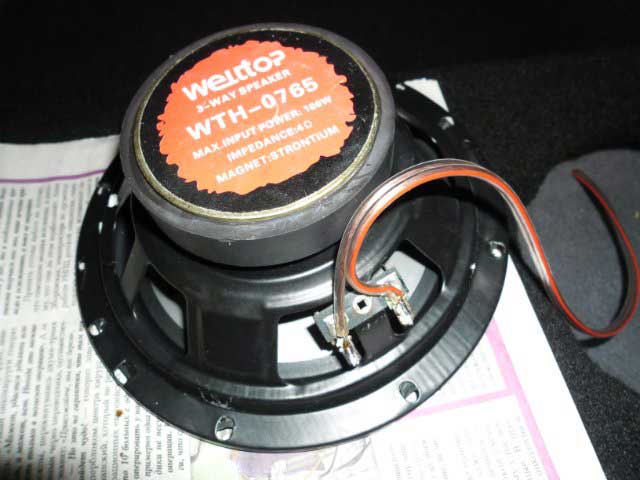

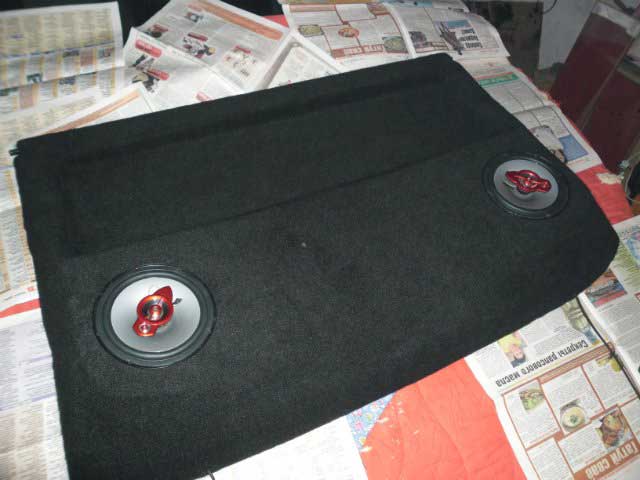

8. Пропаиваем соединения и монтируем динамики в корпуса .

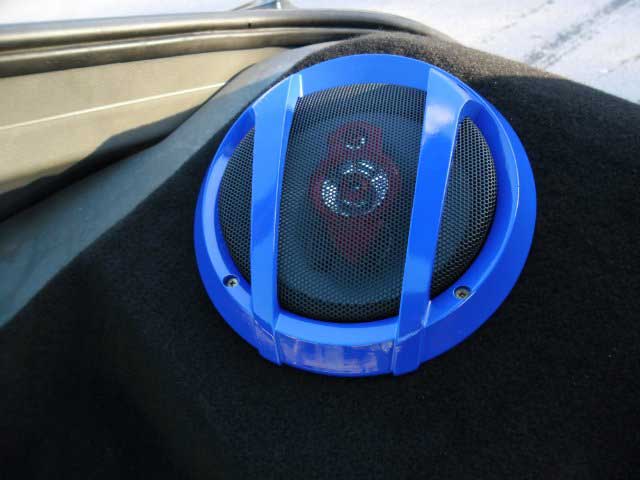

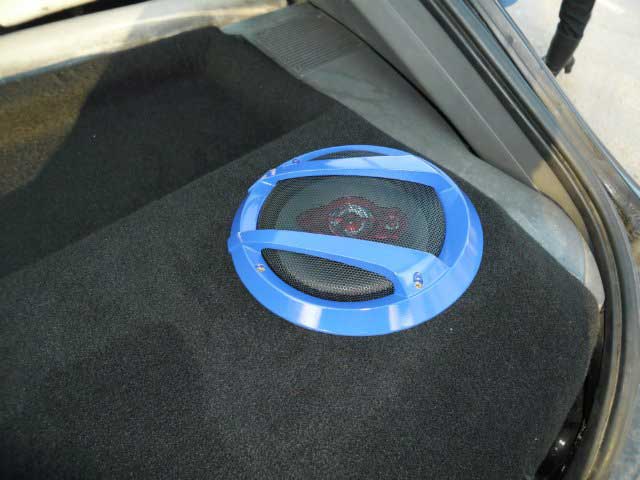

9. Последнее - ставим защитные сеточки. Изначально они были серебристого цвета, но для соответствия дизайну передней консоли (кто не помнит - чёрно-синяя ) - перекрасил в синий.






ИТОГИ: Подключил пока от магнитолы (далее будет усилитель) - играет заметно лучше , появились хорошие и глубокие НЧ .... отнесение источника звука подальше от ушей задних пассажиров - очень оценила жена . Акустическое восприятие в целом - улучшилось в разы .
Повторюсь : эффект ощутим даже при жалких 21Вт. (но написано конечно 4по50 ) выдаваемых магнитолой , поставлю усилитель - вот там будет нечто .
