С холодами лень была поборота и руки дошли поменять радиатор печки, до сих пор у общественности иногда возникают вопросы, как это сделать, и поскольку вдохновение позволяло фотографировать процесс, решил выложить в картинках.

Для начала снимаем распорную балку и перегородку моторного отсека.
Изображение Изображение


Снимаем дворники и пластиковые решётки перед лобовым стеклом.
Вытаскиваем аккумулятор. ближе к отопителю отодвигаем пластмассу, на которой закреплены разъёмы и реле вентилятора, её защёлка находится спереди.
Открывается вид на болт №1 отопителя и кожуха испарителя кондиционера.

Откручиваем кожух со стороны вентилятора, а также сверху него дефлектор для слива воды.
приподняв, можно увидеть болт №2 отопителя.

конечно же, его не достать, и кондей перезаправлять не очень охота, поэтому снимаем расширительный бачок

и корпус дросселя

Теперь пытаемся сделать вот так, и ничего не сломав:

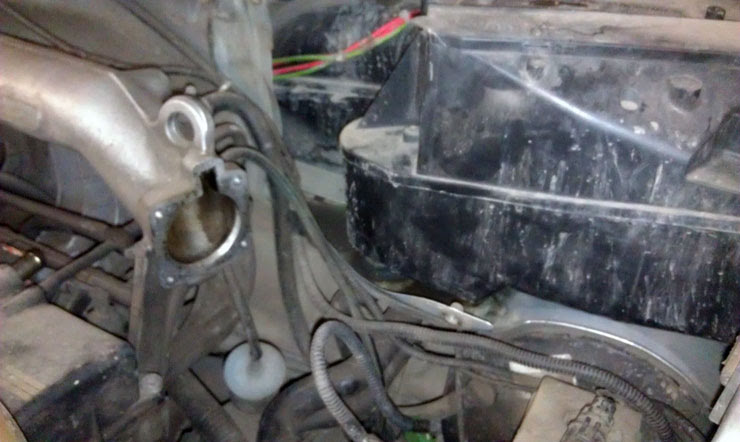

вот он, заветный болт

Туда можно вполне пролезть с малой трещоткой, желательно не ободрать руку.
Снимаем сразу шланги с радиатора, много не прольётся, затыкаем чем либо подходящим.
Всё, под капотом готово.

Теперь снимаем решётки динамиков, откручиваем пару саморезов и отрываем козырёк торпеды,
откручиваем саму торпеду
Изображение Изображение

Разбираем и снимаем кожух ручника и кожух вокруг кпп

Снимаем мягкий кожух из под торпеды в центре и заодно отворачиваем болт (на фото в центре) и такой же с левой стороны.

Отсоединяем тросики заслонок

Снимаем кожух вокруг стрекозы и отворачиваем 2 самореза крепления торпеды

Снимаем пепельницу и блок регулировок отопителя вместе с рамкой (6 саморезов)
за этим всем хозяйством ещё 4 самореза крепления отопителя к мет. рамке и дефлекторам

Далее отворачиваем педаль газа и снимаем тросик.

Начинаем поворачивать корпус отопителя так, чтобы патрубки радиатора вышли из отверстия в перегородке.
естественно, он будет адски сопротивляться и радиатор упрётся в рулевую колонку.

оттягиваем торпеду вперёд примерно так, по замку зажигания примерно понятно
ещё немного рукоблудия... и радиатор свободен


Теперь можно вставлять новый
и собирать всё в обратном порядке.

Отдельный изврат - вкрутить обратно болт отопителя №2 , там прорезь под пластиковый штифт и отверстие под болт, шевеля всё за патрубки радиатора, пытаемся попасть болтом куда надо, это происходит примерно при таком расположении штуцеров

Остальное потихоньку собирается без проблем.

Не могу обойти стороной волшебное сливное отверстие из полости где стоит отопитель и аккумулятор
что происходит, когда забивает эту дырку, лучше даже не представлять. Ах да, с другой стороны вся вода замечательно польётся через заслонку рециркуляции прямо на коммутационный блок в салон, хорошо, если на нём осталась заводская защитная "шкурка".

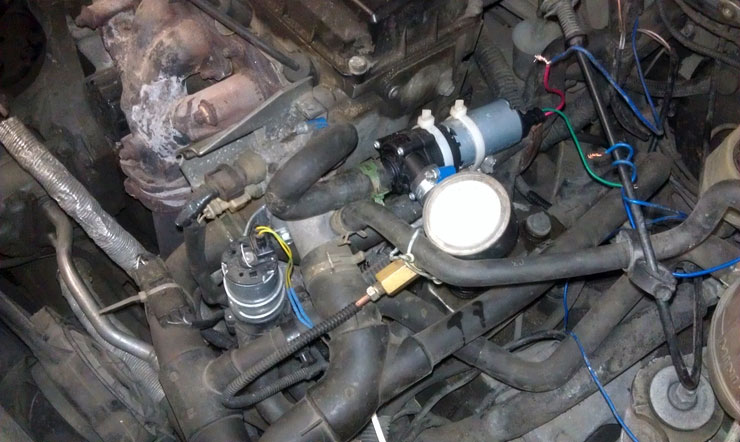

Вот, собственно и всё. с новым радиатором стало гораздо лучше, но не удержался и вкрячил таки припасённый бошевский насос, пока временно закрепил как то так

Вот в комбинации с ним, при -17 за бортом вполне на максимуме вентилятора и заслонки отопителя можно словить тепловой удар :)

_________________
Меган I 1997г. 1,6 RT К7М AD4
CLIP


Вернуться к началу
 Профиль

СообщениеДобавлено: 21 дек 2012, 11:10, Пт
Не в сети
Renault-клуб
Аватара пользователя

Зарегистрирован: 11 май 2005, 15:58, Ср
Сообщения: 8658
Откуда: Минск, Бангалор
:xlopat: Молодец!
Достойный отчет!

_________________
Scenic 1.9dTi, F9Q731 Черно-синий
Рено CAN-Клип
Ситроен Lexia-3
ПежоПланет-2000


Вернуться к началу
 Профиль

СообщениеДобавлено: 22 дек 2012, 15:50, Сб
Не в сети

Зарегистрирован: 22 дек 2012, 15:48, Сб
Сообщения: 1
Очень большое огромаднейшее спасибо! :D


Вернуться к началу
 Профиль

СообщениеДобавлено: 23 дек 2012, 20:25, Вс
Не в сети
Аватара пользователя

Зарегистрирован: 3 июн 2010, 14:19, Чт
Сообщения: 195
Откуда: Казахстан,Уральск
классно в сене печку проще менять.Манометр стоит для АККП?И номерок парт этого насоса можно глянуть?

_________________
RENAULT MEGANE SCENIC 97Г.2L F3R751 АККП AD4-011


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 дек 2012, 14:16, Пн
Не в сети

Зарегистрирован: 15 фев 2006, 8:29, Ср
Сообщения: 380
Откуда: Москва
попал в точку. манометр именно для акпп.

Улучшаем охлаждение AD4 тут и про насос и про манометр, кстати, по отсутствию реакции на тему охлаждения коробки возникли мысли 1. у всех не греются ( не верю) 2. всем пофиг 3. они у всех поумирали уже...

_________________
Меган I 1997г. 1,6 RT К7М AD4
CLIP


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 дек 2012, 14:34, Пн
Не в сети

Зарегистрирован: 20 дек 2012, 20:22, Чт
Сообщения: 3
Огромное спасибо за фотоотчет! Очень долго искал нечто подобное, но никак не мог найти. :)
Сложность процесса, правда, очень пугает. Не имея никакого опыта по ремонту авто браться за такое просто страшно. Насколько я понял, на машине без кондея и с механикой мороки чуть меньше?

_________________
Megane 1 Coach 1996, 1.6e


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 дек 2012, 7:22, Вт
Не в сети
Аватара пользователя

Зарегистрирован: 3 июн 2010, 14:19, Чт
Сообщения: 195
Откуда: Казахстан,Уральск
Нет просто у многих DP0 она менее геморная,но холодильник у них еще меньше.Не греется тоже не верю родной холодильник не справляется,сам думаю этим летом или волговский иль другоймаслянный мутить чтоб полегче в 40 градусную жару дышалось.Выкидывать смысла не вижу у нас на механику переделать дороже выйдет,хотя и автоматы делают тяп-ляп.

_________________
RENAULT MEGANE SCENIC 97Г.2L F3R751 АККП AD4-011


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 дек 2012, 14:19, Вт
Не в сети

Зарегистрирован: 15 фев 2006, 8:29, Ср
Сообщения: 380
Откуда: Москва
Strs глазами не видел, но, если вентилятор стоит в середине, как в Р19, то проще.

Alex_77 я ковырял тот изогнутый шланг в который входит по касательной тонкий с радиатора коробки, так там ответстие около 6мм в диаметре! о какой циркуляции там идёт речь, особенно если там вообще шевелиться всё начинает только при открытом термостате.
С насосом же в контуре коробочного теплообменника температура АТФ не превышает температуры антифриза в двигателе (ездил летом с клипом на дачу, смотрел. Что в пробках, что по трассе.)

_________________
Меган I 1997г. 1,6 RT К7М AD4
CLIP


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 дек 2012, 20:53, Вт
Не в сети
Аватара пользователя

Зарегистрирован: 6 янв 2007, 23:00, Сб
Сообщения: 335
Откуда: Орловская губерния.....Меган-1
Сам недавно проводил эту адскую процедуру, до сих пор вспоминаю с дрожью... тут недавно подумалось, а нельзя ли в меган вкорячить печку от лагуны, с соответствующей переделкой соединения с системой охлаждения(трубками в подкапотном).? размеры радиатора вроде такие же...

Нет, посмотрел, размеры разные..если только резать трубки на радиаторе и делать доп.соединение. завтра посмотрю в гараже, еще старый радиатор не выкинул.

_________________
Лагуна-1 К56Т 96г. 1.8 F3P670-уже нет.
Меган-1 01г. 1.6 V16 К4МА


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 дек 2012, 21:35, Вт
Не в сети
Аватара пользователя

Зарегистрирован: 3 июн 2010, 14:19, Чт
Сообщения: 195
Откуда: Казахстан,Уральск
это хорошо что температура не меняется,но всеже если есть смысл доп охлаждения атф в жару надо эту тему поднимать особенно когда 40 градусов в тени коробке тяжко.

_________________
RENAULT MEGANE SCENIC 97Г.2L F3R751 АККП AD4-011


Вернуться к началу
 Профиль

СообщениеДобавлено: 3 янв 2013, 17:17, Чт
Не в сети

Зарегистрирован: 4 апр 2012, 22:51, Ср
Сообщения: 3
спасибо не могу понять зачем такие сложности под капотом


Вернуться к началу
 Профиль

СообщениеДобавлено: 11 ноя 2014, 13:58, Вт
Не в сети

Зарегистрирован: 11 ноя 2014, 13:51, Вт
Сообщения: 3
у меня рено меган то же самое почти что и сценик , но только один вопрос возник на счет выложенного фото когда радиатор поменяешь он не завоздушет систему если к нему подсаеденить два патрубка,если да ,то как ее развоздушить или вообще как это правильно сделать заранее спасибо


Вернуться к началу
 Профиль

СообщениеДобавлено: 11 ноя 2014, 14:00, Вт
Не в сети

Зарегистрирован: 11 ноя 2014, 13:51, Вт
Сообщения: 3
а когда поменяешь радиатор отопления , поставишь его на место он не завоздушет систему


Вернуться к началу
 Профиль

СообщениеДобавлено: 11 ноя 2014, 17:31, Вт
Не в сети
Аватара пользователя

Зарегистрирован: 3 июн 2010, 14:19, Чт
Сообщения: 195
Откуда: Казахстан,Уральск
Где то на термостате или шланчиках должон быть болтик с дырочкой этот самый воздух выпускать ищи.

_________________
RENAULT MEGANE SCENIC 97Г.2L F3R751 АККП AD4-011


Вернуться к началу
 Профиль

СообщениеДобавлено: 12 ноя 2014, 3:51, Ср
Не в сети
Аватара пользователя

Зарегистрирован: 16 дек 2008, 15:47, Вт
Сообщения: 881
Откуда: Минск
tendrikon писал(а):
а когда поменяешь радиатор отопления , поставишь его на место он не завоздушет систему

нет, не завоздушивает, даже если ты забудешь развоздушить, но лучше не забывать.

_________________
"Лучше жалеть о содеянном, чем о не сбывшемся"

Renault


Вернуться к началу
 Профиль
