Zmitter

Да всё просто- выводится линейный вход (aux), к нему уже можно подцепить любой чейнджер, которым можно управлять автономно (с его собственной лицевой панели). Я это так понял. Что касаемо экрана...Неплохо бы если бы он работал, если не будет- тоже не смертельно. По мне так работал бы подрулевой переключатель на громкость и переключение радиостанций, а всем остальным я очень редко пользуюсь.

Значит неправильно взяты номиналы сопротивлений.
Или слишком большой допуск у них, что вряд ли...
Я с запасом считал.

Скорее всего, ошибка в монтаже.
Проще всего отключить джойст от головы и подключить к омметру. И померять сопротивление на выходе при нажатых кнопках.

_________________
Эльф и гном.

ЮМБР
так, эта... я про альпайн. у них эта муть на сайте, в описании шнурика к джойстику!

Прошу прощения -а не подскажете - Sony CDX-F7700 можно приладить вместо штатной с сохранением управления с пульта??? а отображение информации без шансов?????

supreme ну почему же? если у них есть адаптер специально для Лагуны и что еще более важно - если твоя модель умеет отдавать эту инфу, то все очень даже может получится. комплект для альпайна стоит около 130 уе + сама голова с поддержкой штатного дисплея обойдется более 400уе (если склероз не изменяет). такие пироги...
проще забить

ЮМБР хочу спросить. ты вроде как ковырялся, может подскажешь. прикупил пионер 4850, есть там aux, но не под jack 3,5mm, а просто 1 проводочек, он для управления антенной и еще чем-то. пока не пробовал, но интересно, должно ли прокатить? голова в этот провод даёт напругу, сможет ли она понять что подключено сопротивление (если поключать к общему "-" головы)?
обидно будет, конечно, если не прокатит, специально пионер для этого покупал, хотя он мне и без пульта нравится

Не покатит.
На этом проводочке появляется +12В при включении магнитолы.
Остальное пофигу.
Нету джека на 3.5мм - все, забудь про джойст.

_________________
Эльф и гном.

я так понимаю, что выглядеть это сзади должно вот так:

в то время как у меня это выглядит так:

попробую поменять
эх... 4850 красивее

Да, разъем на верхнем фото справа снизу.

_________________
Эльф и гном.

А никто не пробовал в шлейфике (который на штатный дисплей идет)на 5 контакт +12 подать, а 6 контакт на землю посадить?
5 контакт я так понимаю для дисплея это сигнал о том, что магнитола включена? Что получиться?

короче дело-дрянь. я не большой специалист( отжалел часик с тестером посидел со штатной магнитолой(

короче если на 5 и 6 контакты подать 12 вольт - на дисплее будет гореть последняя информация из памяти ( для тех, кто желает, чтобы там вообще чтото отображалось). С остальным все мрачно. Там еще 3 провода, по которым идет кодированная инфа для дисплея. ( самое смешное, что они же используются для управления магнитолы джойстиком). Желающие посидеть с осцилогрофом есть? Тут ясно, что рено заказывает у филипса магнитолы со встроенным контроллером дисплея ( ну или чтото вроде того). Не до конца ясно, как например Алпайн предлагает адаптеры для сони с отображением инфы на экране дисплея, но возможно сони делает для каких то автопроизводителей магнитолы с отображением инфы на штатном дисплее, а Алпайновская коробочка просто перекодирует в нужный вариант для рено выходную инфу.


Я конечно мог ошибиться, но скорее всего расклад именно такой. Очень жаль. Лично мне моя Сони больше нравится ( там и выходы на усилитель, и регулируемый выход на сабвуфер с вохзможностью использовать встроенный фильтр НЧ, и МП3, и мощность своя у головы 4х52 и вид приятнее и прочее прочее прочее. Короче жизнь это вечный выбор - придется наверное отказаться от штатной, единственное приспособить подрулевуу дистанцию(((

Мда, а очень хотелось( мрачно выглядит большой экран в котором только в уголке чтото светиться(((

supreme
Не грусти-народ вон и с навигацией неработающей ездит, а там дисплей поболе будет

_________________
Лагуна III 2.0T Initiale 2008г.
Пежо 407 2.2 2004г.

supreme
ну как вариант - можно распотрошить штатный ПДУ от магнитолы и к нему протянуть шлейф проводов от джойстика авто, чтобы они коротили кнопки на ПДУ. Сам ПДУ можно попробовать приклеить либо снизу под магнитолой (там есть еще одна ниша), либо на саму крышку которая магнитолу прячет (тока не знаю - влезет ли он туда). И подклеить кусочек фольги какой для отражения сигнала на приемник. Может придется сделать так себе. Почему-то был на 100% уверен, что в моей будет этот долбаны aux.
Минусы - неудобство монтажа, замена батарейки (хотя можно резюками сбить напругу до требуемой)
Плюсы - не нужон aux.

лазал по хоботу и случайно наткнулся:

у меня на машине отца стоит блау 35, приеду в минск - вытащу, посмотрю чего там сзади, правда шанс малый. было бы неплохо, если бы на старших сериях посмотрел кто

Дык так можно ездить с литыми дисками, стоящими в гараже, нерабочим дисплеем, без обогрева зеркал , с противотуманками, в которые заменить лампочки 2 года руки не доходят .......... ну логическая цепочка понятна?))))


По поводу смены штатной магнитолы. Как раз таки в моем варианте пульт я сделаю. После выложенной тут инфы это совсем несложно.
А вот пустой дисплей - фи какая гадость. Убого - надо всетаки осциллограф подключить - потом собрать генератор, который будет на дисплей строчку с текстом гнать - например Спартак-Чемпион!)


Кстати по поводу NAVI - гдето читал, что уже для беларуси есть карты - только ценник кажись 300-400$.

ЮМБРРешил на досуге заняться сооружением пульта и наткнулся на пару моментов, которые хотелось бы прояснить.

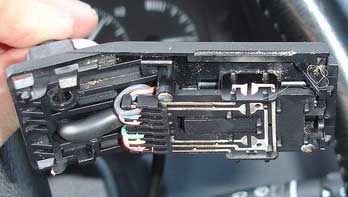

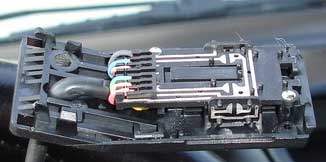

Кстати, в статье про пульт было упоминание про фотки. Их есть у нас.
(Для увеличения фото - кликните по нему)

Собственно, вопросы:
1. Куда приходит провод от пульта? Есть предположение, что на дисплей (когда его дергаешь – там поскрипывает). В статье написано, что отрезается фишка от этого провода. Где ее искать и что придется снять?

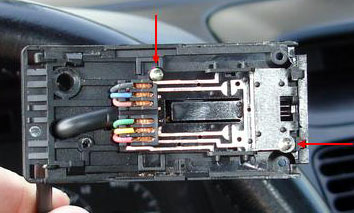

2. На фотке пульта есть красные стрелочки, как снять эти штуки? И что они из себя представляют?
Ответ:Просто штыри и надо просто потянуть посильнее

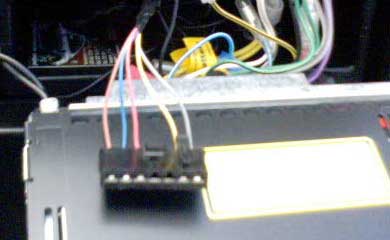

3. Что у меня за разъем такой? Кстати, изолентой обмотан, вроде как там уже кто-то ковырял. Есть предположение, что с дисплея (тоже в том районе поскрипывает если подергать).

И еще есть вопрос не совсем по теме, но все-же. Как подключить магнитолу?
В стандарте без ключей она не работает. Хочу, чтобы работала. Есть вариант соединить между собой красный провод (на зажигание) с желтым (на акк), предварительно отрезав красный от зажигания, т.е. получится что-то типа


Заранее спасибо за ответы.
