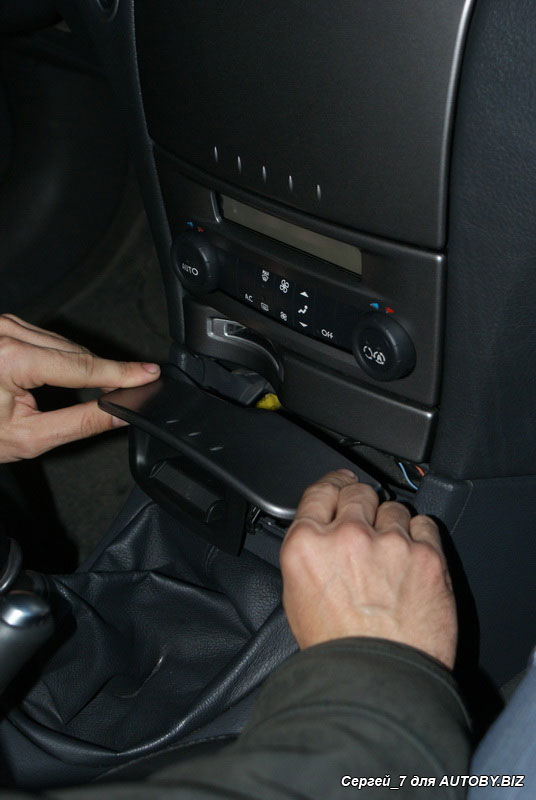

1. Вынимаем пепельницу



2. Вынимаем кард-ридер, отжимая края пальцами, как показано на рисунке



3. Извлекаем блок управления климат-контролем прижимая металлические защелки к корпусу








4. Вытаскиваем блок в направлении к себе сразу низ, потом опуская немного блок вниз извлекаем его, верхние пластиковые направляющие желательно не ломать






5. Нам необходимо отсоединить от блока три шлейфа





6. Пластиковую скобу повернуть по дуге до щелчка в направлении, указанном стрелкой,предварительно нажав на пластиковую защелку перед скобой





7. Отсоединяем лицевую панель. Для этого надо отжать пластиковые защёлки.



8. Снимаем панель с кнопками, точно так же отжимая пластиковые защёлки. Будьте осторожны, защёлки довольно хрупкие.



9. Снимаем панель с кнопками


10. Вынимаем две большие кнопки "AUTO" и "Рециркуляция воздуха". Будьте осторожны, не повредите незакрепленный LCD-дисплей!

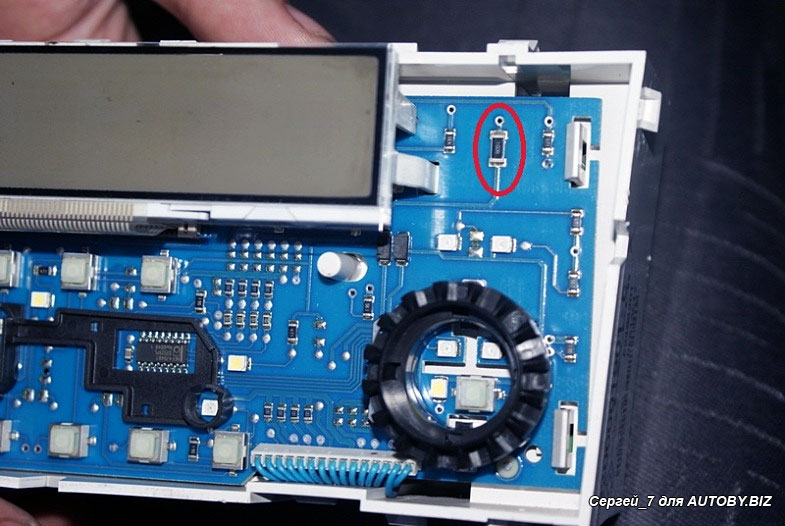

11. Проблема в обведенном резисторе



12. Необходимо перепаять резистор.


13. Сборку произвести в обратной последовательности


14. Убедитесь в том, что обведенные выступы попадают в пазы




Всё работает как часики, за материалы и опыт спасибо Smalenski

Спасибо! всё снял, ща поеду искать резистор! Потом отпишусь!

_________________
Laguna 2.0 RT, B56L, E2 - продана
Laguna II, 1,9 DCi, 120 - продана
Alfa Romeo 156 SW, 1.9 jtd

ООООГРОМНОЕ СПАСИБО!!! всё работает!!!улыбка до ушей!!!
Очень далёк от электрики так что поправьте, если где-то ошибусь!
Резистор 101 вроде бы "смд" (могу ошибаться)! так вот именно такого не нашёл, взял обычный на 100 чего-то:) припаял сверху на старый резистор! всё работает:) 10 минут работы, 1000 рублей (резистор), 7200 (пиво себе любимому)!

_________________
Laguna 2.0 RT, B56L, E2 - продана
Laguna II, 1,9 DCi, 120 - продана
Alfa Romeo 156 SW, 1.9 jtd

...а вот зря его припоял сверху...по закону ома общее сопротивление 50.Ом....светодиоды много не протянут
...
или он у тебя згорел?

_________________
LagunaI-II 2.0 16V
ScenicI-I 1.6
обладатель CLIPa, Lexia, PP2000, Renault Explorer

если подсветка совсем не работала, наверное сгорел!

_________________
Laguna 2.0 RT, B56L, E2 - продана
Laguna II, 1,9 DCi, 120 - продана
Alfa Romeo 156 SW, 1.9 jtd

Это ты починил первый этап! Следующий - перетирается дороджка с другой стороны и другой резистор. - Я срезал почти все опоры платы, пропаял и все работает!

А зачем резак менять? вроде обычной пропайкой обойтись можно! (так у меня было)!

_________________
Лагуна-2ф1-1,6 2001 г.в.

если совсем ниче не видно значит перетерлась дорожка!

_________________
Лагуна-2ф1-1,6 2001 г.в.

...
а проверить или пропаять его?

...
SHYRIK, есть несколько разновидностей блоков...у редких дорожки перетираются

_________________
LagunaI-II 2.0 16V
ScenicI-I 1.6
обладатель CLIPa, Lexia, PP2000, Renault Explorer

нет, просто подсветка не работала! сейчас всё гуд!

_________________
Laguna 2.0 RT, B56L, E2 - продана
Laguna II, 1,9 DCi, 120 - продана
Alfa Romeo 156 SW, 1.9 jtd

День добрый.
Такая беда: подсветка то работает то не работает .... Дело в резисторе?

Может кто подскажет, а может и кто фото скинет, как на Лагуне 2 фаза 2 снять блок климата с картридером? Или хотя бы как извлечь пепельницу?

_________________
Renault Laguna 1.9dci 88Kw 2004г PRIVILEGE

Если ещё актуально посмотри здесь и здесь

_________________
Renault Laguna II 2001г. 1.8 бензин, универсал

и здесь
