Надоело смотреть на эти рЫжие цифры перед собой, вот и решил немного поэксперементировать...
Начинаем как обычно:
-разбираем переднюю панель в машине.
-снимаем с приборки верхнее стекло, открутив 4 болта, которые держат ее.
- снимаем стрелки (скимаем оккуратно, главно не крутить при этом стрелки пальцами, а то придется потом согласовывать стрелку со шкалой. Снимать стрелки можна при помощи обычной столовой вилки)

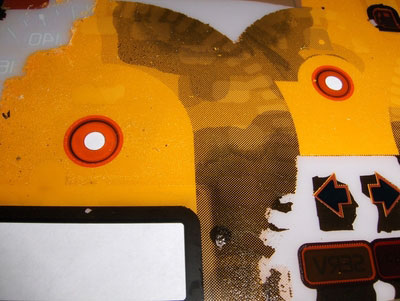

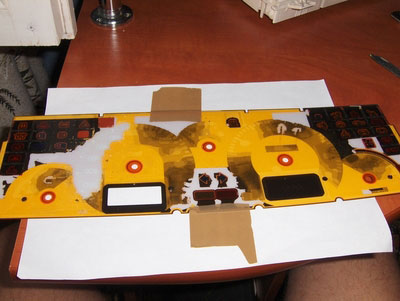

-сдираем верхнюю накладку с цифрами.

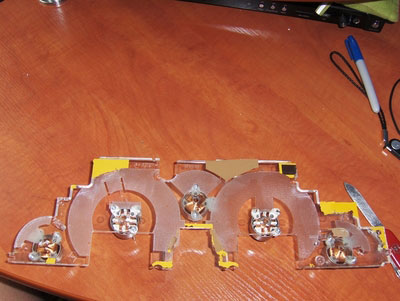

-снимаем прозрачное стекло.

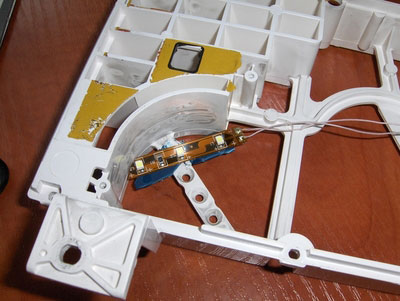

-в качестве светодиодов использовал светодиодную ленту с белыми диодами(купил на жданах 1$ - 3 светодиода).

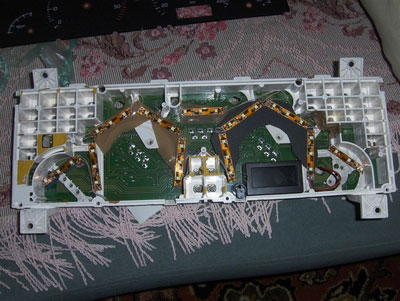

-вот что получилось в итоге


-спаиваем все покругу, выводим на 1 выход "плюс и минус", вынимаем все лампочки подключаем.
-собираем все в обратном порядке (скоко раз не разбирал ниразу не получилось что бы не сбить стрелки, сразу не заметно, а вот после 2 мин езды при 100 км\ч заедает стрелка спидометра. Когда стукнешь по козыкьку приборки становится обратно на свою скорость, а потом опять заедает. ЕСЛИ КТО ЗАНАЕТ КАК СОГЛАСОВЫВАТЬ СТРЕЛКИ?? НАПИШИТЕ ЛУЗЕРАМ. чтобы настроить их обращаюсь к одному челу, а он гад не хочет раскрывать секрет как он их согласовывает заново, вот )

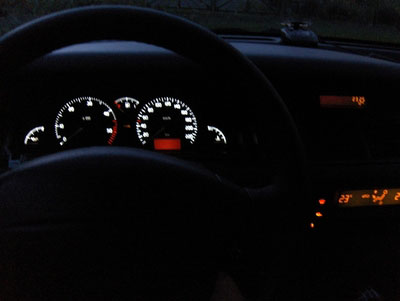

-ставим в машину, подключаем разъемы и включаем габариты и вуаля..


После удачного результата белой подсветки, прикупил на жданах еще красных сведодиодов и подсветил стрелки.
Пришлось еще впаять в цепь резисторчик на 220 Ом в цепь с белыми светодиодами, а то ночью на самом низком уровне слепят.
Получилось как в мерседесе!!!
Фотку еще не сделал с красными стрелками, ночи нада дождаться..
и сероыно интрересует вопрос: ЕСЛИ КТО ЗАНАЕТ КАК СОГЛАСОВЫВАТЬ СТРЕЛКИ НАПИШИТЕ ...

ip_spider
Молодец
Я все собираюсь подобное замутить, но вот установка стрелок в ноль после снятия останавливает.
PS А чего не захотел сделать переменную подсветку стрелок?

_________________

всмысле переменную?

_________________
Safrane 2.2tD -Alize-

ip_spider
Ну когда при повороте стрелки меняется цвет самой стрелки.

_________________

я видел где, то тут делали такое. Если чесно не хочу светафор перед глазами. Нада что бы было просто и стильно!
SergPU может ты знаешь что делать с калибровкой стрелок?
не хочется платить 15$ за это

_________________
Safrane 2.2tD -Alize-

ip_spider
Нет -не знаю.
Я ж написал, что именно это и останавливает в разборке приборки

_________________

И меня это останавливает. Тахометр и спидометр.

_________________
Ну в принципе, все оК - я лове транс... конечно хочется чего-то но я незнаю чего... (с)

неужели никто не знает как это делать?
Даже в безграничном пространстве internet нельзя это надыбать?

_________________
Safrane 2.2tD -Alize-

очень просто откалибровать, просишь какого-нибудь клубня у которого сафран с компьютером, загноняешь его в тестовый режим ,удержанием левой клавиши на приборке одновременно с клавишей на стрекозе и когда стрелки начинают двигаться запоминаешь положение стрелок при их синхронном движении по цифрам и относительного полученных результатов делаешь поправку на своей приборке.

_________________
SAFRANE 3.0 biturbo, 340л\с, 545 Нм
фиат пунто 1.4turbo,пока 182л\с, 270Нм

Ой!
Я только не понял как вы там надумали регулировку яркости приборки осуществлять.
Или уже ШИМ рассчитали????

_________________
Эльф и гном.

ЮМБР
Хорошая мысля -приходит опосля
Но то что яркость светодиодов будет не сильно меняться от штатного регулятора -факт.

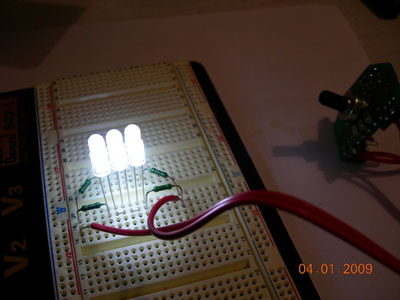

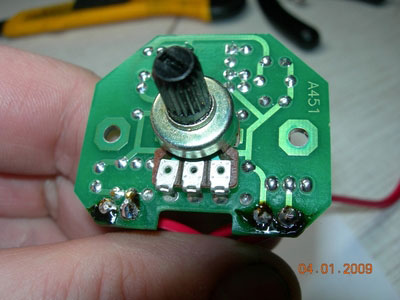

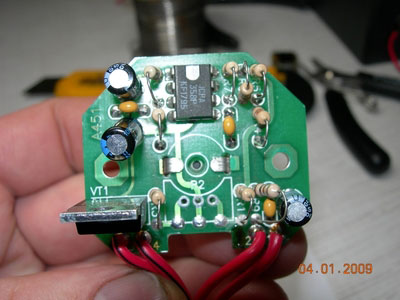

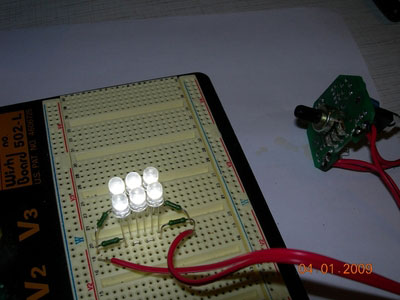

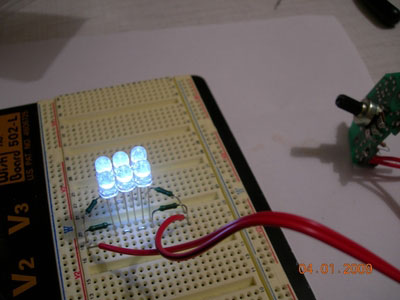

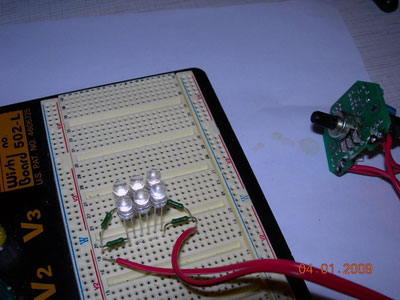

Я уже присмотрел готовый ШИМ регулятор


Не смотря на то что он рекомендован для ламп накаливания, со светодиодами он тоже нормально работает

_________________

sniperson
что то я не верю в это, уменя же нет компа, как без компа приборка загонит себя в тестовый режим?
да и попрос собственно не в том что бы точно показывали стрелки, а в том что они вообще застревают в работе, как будто что то цепляют.
вот для чего калибровка нужна!

_________________
Safrane 2.2tD -Alize-

ip_spider, калибровка - это настройка, в результате которой показания прибора будут соответствовать истинным значениям параметров.

А если у тебя стрелки застревают - тут не калибровка нужна, а ремонт.
Посмотри, за что они цепляются. А лучше не лезь туда сам, а заплати денежку и пусть нормальный спец все сделает.
Потому как в итоге после своих манипуляций поедешь за новой приборкой.

_________________
Эльф и гном.

ЮМБР
ты прав, лучше к спецу съездить.
Так серовно вопрос остается открыт, у меня застревали стрелки, так я съездил к спецу 3 мин и он сделал, ничего не разбирая. А когда спрашиваешь то говорит дело в электронике а не в механике, а признаться что делает- не говорит секрет.[/b]

_________________
Safrane 2.2tD -Alize-

ip_spider, кто ж режет курицу, несущую золотые яйца?

_________________
Эльф и гном.
